橡膠軟接頭又叫做橡膠軟連接、柔性橡膠接頭、橡膠接頭、高壓橡膠接頭、橡膠減震器、補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種；按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件，經硫化成型后再與金屬法蘭或平行接頭松套組合而成。
橡膠軟接頭的優勢
減少震動、降低噪音、伸縮性好，使用方便。
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。
3、工作時可降低結構傳遞噪音，吸振能力強。
橡膠軟接頭特點
1、它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。
2、該產品是新躍公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼 法蘭組成的產品，具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點。可廣泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
3、橡膠接頭是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成，用于管道隔振降噪、補償位移的接頭。
4、它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。
橡膠軟接頭使用安裝說明
1、橡膠軟接頭在安裝時嚴禁超位移極限安裝。
2、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小于管道的支撐力,否則應該安裝防拉脫裝置，以防止工作時受壓拉脫。
3、管道必須有固定支撐或固定托架，固定托架的力必須大于軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架，以防止工作受壓后拉脫。
4、安裝螺栓要對稱逐步加壓擰緊，以防局部泄露。
5、安裝時應遠離熱源，嚴禁使用不符合本產品要求的介質。
連接方式
一般有絲扣連接、法蘭連接、卡箍連接等等。執行標準：HCRJ 070-1999

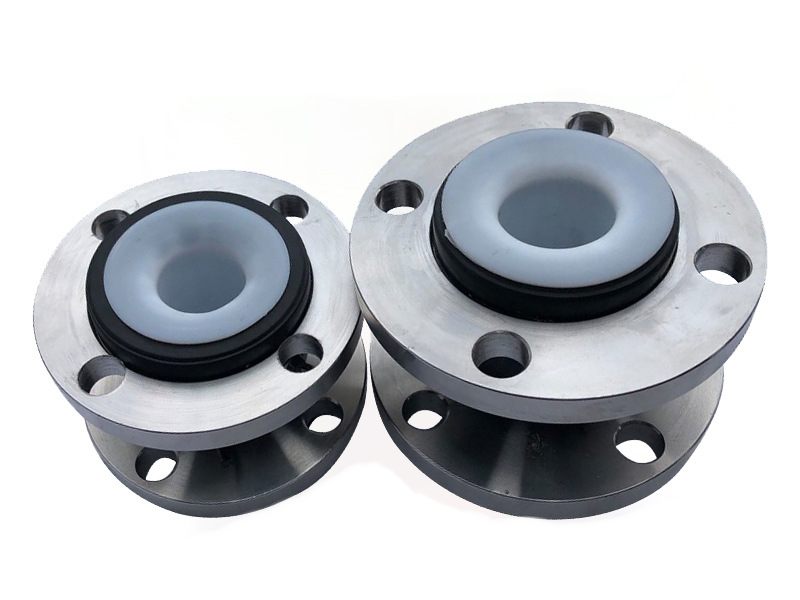

不銹鋼法蘭內襯四氟橡膠軟接頭不僅具備橡膠軟接頭的所有特性，內襯四氟橡膠軟接頭在原有橡膠特性的基礎之上，具有耐酸堿、耐腐蝕、耐高溫、耐油、耐磨等性能，越來越受到客戶的喜愛。
各部分材質Material of each part
序號 | 部位Position | 材料Material Science |
1 | 內、外襯 Inner and outer lining | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR )、丁晴橡膠(NBR)、 氟橡膠(FKM)、三元乙丙橡膠(EPDM)、聚四氟乙烯(PTFE) |
2 | 主體subject | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁晴橡膠(NBR)，氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
3 | 增壓環Pressure ringf | 多股鑄銅鋼絲Stranded copper wire |
4 | 法蘭lange | 鑄造、鍛造碳鋼Cast and forged carbon steel(Q235)不銹鋼Stainless steel(201、304, 316, 321)塑料Plastic(CPVC, PVDF, PPH, UPVC, RPP) |
主要技術參數Main technical parameters
項目 project 型號Model | KXT一10 | KXT一16 | KXT一25 | 備注Remarks |
工作壓力Mpa Working pressure Mpa | 1 .0(10) | 1 .6(16) | 2 .5(25) | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. such as medium oil, acids and bases B.working temperature has special requirements C. you can also customize lettet to map D. ordemg to specify |
爆破壓力Mpa Bursting pressure Mpa | 2 .0(20) | 3 .0(30) | 4 .5(45) | |
真空度Kpa VacuumKpa | 53.3(400) | 86.7(650) | 100(750) | |
適用溫度℃ Applicable temperature | 一20℃一+115℃，特殊可達一30℃-+250℃ 一20℃一1 15℃.(for sPeeial eonditions)it ean be一30℃一250℃ | |||
適用介質Applicable medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等 Air, compresced air, water, sea water, hot water, oil, acid and alkali etc. | |||
主要連接尺寸Main connection dimensions
公稱通徑DN Nominal diameter DN | 長度 Length L (mm) | 軸向位移 Axial displacement. | 橫向位移 Horizontal displacement(mm) | 偏轉角度 Deflexion angle (a1+a2) | ||
mm | inch | 伸長 Extension | 壓縮 Compression | |||
32 | 1 .25 | 95 | 6 | 9 | 9 | 15 |
4O | 15 | 95 | 6 | 10 | 9 | 15 |
5O | 2 | 105 | 7 | 10 | 10 | 15 |
65 | 2 .5 | 115 | 7 | 13 | 11 | 15 |
8O | 3 | 135 | 8 | 15 | 12 | I5 |
100 | 4 | 150 | 10 | 19 | 13 | 15 |
125 | 5 | 165 | 12 | 19 | 13 | 15 |
150 | 6 | 180 | 12 | 20 | 14 | 15 |
200 | 8 | 200 | 16 | 25 | 22 | 15 |
250 | 1O | 230 | 16 | 25 | 22 | 15 |
300 | 12 | 245 | 16 | 25 | 22 | 15 |
350 | 14 | 255 | 16 | 25 | 22 | 15 |
400 | I6 | 255 | 16 | 25 | 22 | 15 |
450 | 18 | 255 | 16 | 25 | 22 | 15 |
500 | 20 | 255 | 16 | 25 | 22 | 15 |
600 | 24 | 260 | 16 | 25 | 22 | I5 |
700 | 28 | 260 | 16 | 25 | 22 | 15 |
800 | 32 | 260 | 16 | 25 | 22 | 15 |
900 | 36 | 260 | 16 | 25 | 22 | 15 |
1000 | 4O | 260 | 16 | 26 | 24 | 15 |
1200 | 48 | 260 | 18 | 26 | 24 | 15 |
1400 | 56 | 350 | 2O | 28 | 26 | 15 |
1500 | 60 | 350 | 20 | 28 | 26 | 15 |
1600 | 64 | 350 | 25 | 35 | 3O | 10 |
注:1、特殊要求可技用戶圖紙制作，法蘭標準采用GB/T9115.1-2000,可選配(GB、JB,HG、CB, ANSI, DIN, BSEN, NF, EN, JIS
ISO等)法蘭標準生產。橡膠球體可做夭然橡膠、三元乙丙像膠、氯丁橡膠、丁基像膠、丁晴椒膠、氟像膠等。
2,懸空給水使用DN200以上產品.管道必須有固定支撐或固定托架.否則產品應安裝防拉脫裝置。
3、用戶使用像膠接頭，對應法蘭應是腳門法蘭或符合 GB/T9115.1《RF)法蘭。
