功能介紹：

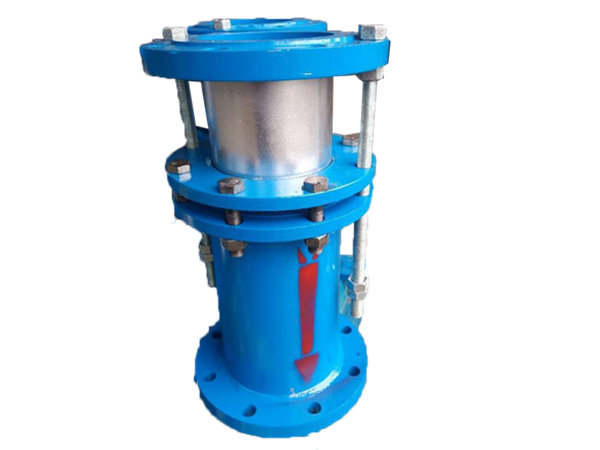

熱力管道伸縮器，它是由伸縮套、壓盤和伸縮體組合而成。主要用在蒸汽管道上面，補償蒸汽管道因熱脹冷縮產生的位移。
適用范圍：
熱力管道伸縮器產品適用于輸送溫度不高于450度的蒸汽和熱水管線上。
優點：伸縮量大、安裝簡單方便、維護方便
安裝注意事項：
1.安裝前松開壓盤螺栓，將伸縮器拉長至安裝長度(見右表)，然后對角法擰緊螺栓，切勿壓偏。
2.伸縮器應安裝在管道的直線段上兩個固定支架之間，為保證伸縮器正常伸縮并防止拉脫，應設有導向支架及擋件。
公稱通徑 | 伸縮量 | 小長度 | 大長度 | 安裝長度 |
40 | 250 | 400 | 650 | 525 |
50 | 250 | 400 | 650 | 525 |
65 | 250 | 420 | 670 | 545 |
80 | 250 | 420 | 670 | 545 |
100 | 250 | 435 | 685 | 560 |
125 | 250 | 435 | 685 | 560 |
150 | 250 | 435 | 685 | 560 |
200 | 260 | 460 | 720 | 590 |
250 | 260 | 460 | 720 | 590 |
300 | 270 | 490 | 760 | 625 |
350 | 270 | 490 | 760 | 625 |
400 | 280 | 520 | 800 | 660 |
450 | 280 | 520 | 800 | 660 |
500 | 300 | 550 | 850 | 700 |
600 | 310 | 570 | 880 | 725 |
700 | 320 | 605 | 925 | 765 |
900 | 330 | 640 | 970 | 805 |
1000 | 350 | 700 | 1050 | 875 |
1200 | 360 | 740 | 1100 | 920 |
1400 | 370 | 780 | 1150 | 965 |
1600 | 380 | 820 | 1200 | 1010 |
序號 | 名稱 | 數量 | |
1 | 伸縮體 | 1 | 0235、不銹鋼 |
2 | 壓盤 | 1 | Q235、不銹鋼 |
3 | 伸縮套 | 1 | 0235、不銹鋼 |
4 | 密封圈 | 1 | 氟橡膠、石墨盤根 |
5 | 螺栓 | n | Q235A、35、不銹鋼 |
6 | 螺母 | n | Q235、不銹鋼 |
7 | 外層 | 1 | 熱力油漆噴涂 |
備注:
1、本網站所有圖片及技術資料均受版權法等法律保護，未經授權嚴禁盜用。
2、 天津源凱閥門有限公司在實際生產過程中有可能對產品外觀、性能等進行升級改進，具體信息請參照產品實物、產品說明書。
