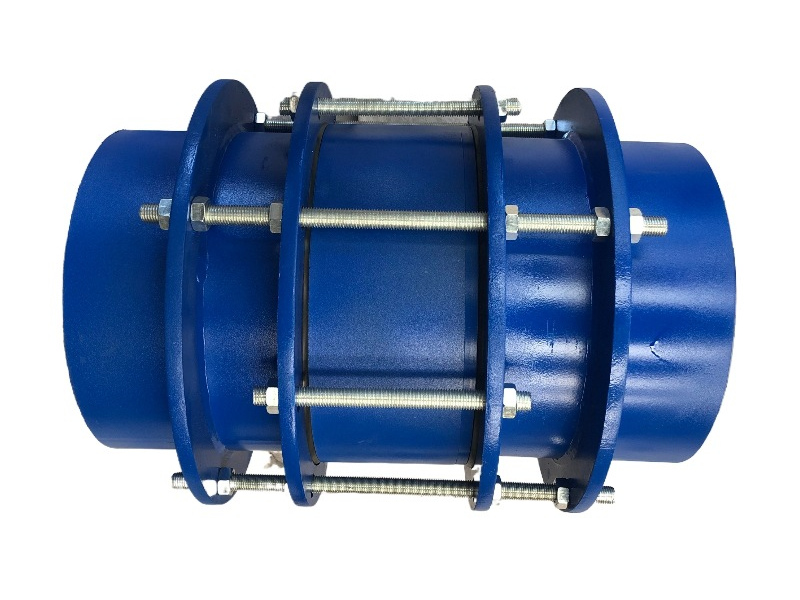

BY(SSJB-3)壓蓋松套限位伸縮接頭功能介紹：它是由松套伸縮接頭和兩個限位短管組合而成，能防止管道因超量位移導致補償接頭的泄漏和損壞。
壓蓋限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
壓蓋限位伸縮接頭的特點：壓蓋限位伸縮接頭伸縮量大，（10mm-25mm)安裝簡單方便，使用壽命長（使用壽命長達20年－30年）維修方便。
壓蓋限位伸縮接頭的連接方式：
壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
壓蓋式限位伸縮接頭的安裝方法：
壓蓋限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道焊接，很后用對角法均勻擰緊螺母，調整好防脫螺母即可。
| 公稱通徑 Nomina iameter | 管子外徑 External diameter of pipe Dw | 外型尺寸Type size | 伸縮量 Compensation L | n-TH | ||||
| Dw | Do | D | L | L1 | 0.6-1.6Mpa | 2.5Mpa | ||
| 65 | 76 | 76 | 155 | 645 | 180 | 90 | 2-M12 | 2-M12 |
| 80 | 89 | 89 | 165 | |||||
| 100 | 108 | 108 | 195 | 2-M16 | ||||
| 114 | 114 | 195 | ||||||
| 125 | 133 | 133 | 225 | |||||
| 140 | 140 | 225 | ||||||
| 150 | 159 | 159 | 255 | 2-M16 | 3-M16 | |||
| 168 | 168 | 255 | ||||||
| 200 | 219 | 219 | 310 | |||||
| 250 | 273 | 273 | 375 | 3-M20 | 4-M20 | |||
| 300 | 325 | 325 | 440 | 655 | 220 | 110 | 5-M20 | |
| 350 | 377 | 377 | 490 | 4-M20 | ||||
| 400 | 426 | 426 | 540 | |||||
| 450 | 480 | 480 | 590 | 5-M20 | 6-M20 | |||
| 500 | 530 | 530 | 645 | |||||
| 600 | 630 | 630 | 750 | |||||
| 700 | 720 | 720 | 850 | 6-M20 | 7-M20 | |||
| 800 | 820 | 820 | 965 | 1075 | 290 | 150 | 6-M24 | 8-M24 |
| 900 | 920 | 920 | 1065 | 7-M24 | 9-M24 | |||
| 1000 | 1020 | 1020 | 1165 | |||||
| 1200 | 1220 | 1220 | 1365 | 8-M24 | 10-M24 | |||
| 1400 | 1420 | 1428 | 1590 | 9-M27 | 12-M27 | |||
| 1500 | 1520 | 1528 | 1690 | |||||
| 1600 | 1620 | 1628 | 1795 | 10-M27 | 14-M27 | |||
| 1800 | 1820 | 1828 | 2000 | 11-M27 | 15-M30 | |||
| 2000 | 2020 | 2030 | 2200 | 12-M27 | 16-M30 | |||
| 2200 | 2220 | 2230 | 2420 | 13-M27 | - | |||
| 2400 | 2420 | 2430 | 2635 | 14-M30 | ||||
| 2600 | 2620 | 2630 | 2835 | 15-M30 | ||||
| 2800 | 2820 | 2830 | 3040 | 16-M33 | ||||
| 3000 | 3020 | 3030 | 3240 | 17-M33 | ||||
| 3200 | 3220 | 3230 | 3440 | 1130 | 400 | 260 | 18-M33 | |
| 3400 | 3420 | 3430 | 3640 | 19-M33 | ||||
| 3600 | 3620 | 3630 | 3860 | 20-M33 | ||||
| 3800 | 3820 | 3830 | 4080 | 20-M36 | ||||
| 4000 | 4020 | 4030 | 4300 | 21-M36 | ||||
壓蓋式松套限位伸縮接頭：該產品適用于管道連接處呈焊接結構，安裝時調整產品兩端連接長度，進行焊接固定，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。
| 序號NO | 名稱Name | 數量Quantity | 材料Material |
| 1 | 本體Body | 2 | QT400-15，Q235A,ZG230-450,20 |
| 2 | 密封圈Gasket | 2 | NBR |
| 3 | 壓蓋Cover | 1 | Q235A， 20，16Mn |
| 4 | 限位短管Limited short pipe | 2 | Q235A，16，16Mn |
| 5 | 螺母Nut | 7n | Q235A,20，1Cr18Ni9Ti |
| 6 | 長螺柱Long Stud | n | Q235A,35，1Cr18Ni9Ti |
| 7 | 螺柱Bolt | n | Q235A,35，1Cr18Ni9Ti |
