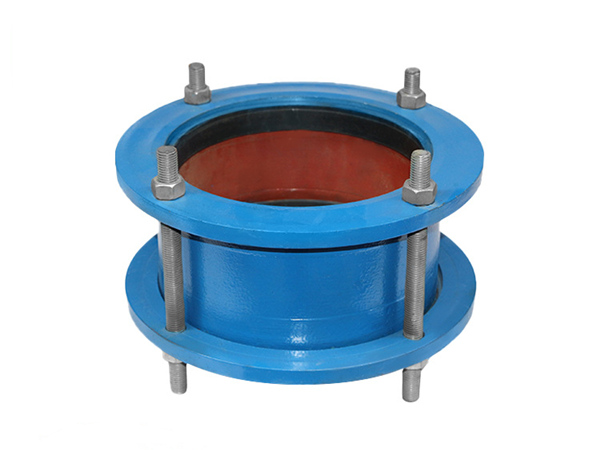

壓蓋式松套伸縮接頭是在松套伸縮接頭原有性能的基礎上，增設限位裝置，在壓蓋式松套限位伸縮接頭很大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超過壓蓋式松套限位伸縮接頭很大伸縮量，就起到限位，這樣就有效的確保壓蓋式松套限位伸縮接頭管道的安全運行，特別適用于有震動或有一定斜度及在拐彎的管路中的選擇。 SSJB(AY)型壓蓋式松套伸縮接頭優點：安裝方便快捷、無需焊接。
能夠通過壓蓋與本體的相互擠壓，造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。并且由于它采用的是柔性連接，能夠大大降低管道線路的振動和噪音的影響。SSJB(AY)型壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
公稱通徑 Nnminal Diameter DN | 管子外徑 External diameter of pipe Dw | 外形尺寸Length | N-Th | |||
| 長度Length | D | 0.25-1.6MPa | 2.5-6.4MPa | |||
| L1 | L | |||||
| 65 | 76 | 180 | 208 | 155 | 4-M12 | 4-M12 |
| 80 | 89 | 165 | ||||
| 100 | 108 | 195 | ||||
| 124 | 195 | |||||
| 125 | 133 | 225 | ||||
| 125 | 140 | 225 | 4-M16 | |||
| 150 | 159 | 220 | 255 | 4-M16 | 6-M16 | |
| 168 | 255 | |||||
| 200 | 219 | 310 | ||||
| 225 | 245 | 335 | ||||
| 250 | 273 | 223 | 375 | 6-M20 | 8-M20 | |
| 300 | 325 | 220 | 273 | 440 | ||
| 350 | 355 | 490 | 8-M20 | 10-M20 | ||
| 377 | 490 | |||||
| 400 | 406 | 540 | ||||
| 426 | 540 | 10-M20 | 12-M20 | |||
| 450 | 457 | 590 | ||||
| 480 | 590 | |||||
| 500 | 508 | 645 | ||||
| 530 | 645 | |||||
| 600 | 610 | 750 | ||||
| 630 | 750 | |||||
| 700 | 720 | 855 | 12-M20 | 14-M20 | ||
| 800 | 820 | 290 | 355 | 970 | 12-M24 | 16-M24 |
| 900 | 920 | 1070 | 14-M24 | 18-M24 | ||
| 1000 | 1020 | 1170 | ||||
| 1200 | 1220 | 1405 | 16-M24 | 20-M24 | ||
| 1400 | 1420 | 377 | 1590 | 18-M24 | 28-M27 | |
| 1500 | 1520 | 1690 | ||||
| 1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||
| 1800 | 1820 | 2000 | 22-M27 | 30-M30 | ||
| 2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||
| 2200 | 2220 | 400 | 2420 | 26-M30 | ||
| 2400 | 2420 | 2635 | 28-M30 | |||
| 2600 | 2620 | 400 | 2835 | 30-M30 | ||
| 2800 | 2820 | 3030 | 32-M33 | |||
| 3000 | 3020 | 3240 | 34-M33 | |||
| 3200 | 3220 | 3440 | 36-M33 | |||
| 3400 | 3420 | 490 | 3640 | 38-M33 | ||
| 3600 | 3620 | 3860 | 40-M33 | |||
| 3800 | 3820 | 500 | 4080 | 40-M36 | ||
| 4000 | 4020 | 4300 | 42-M36 | |||
| 注：本尺寸符合GB/T12465-2002標準 Note:The size meets standard GB/T12465-2002. | ||||||
壓蓋式伸縮接頭：該產品適用于兩邊與管子插接、無需焊接，結構合理，密封，安裝快速方便。
| 序號No. | 名稱Name | 數量Quantity | 材料Material |
| 1 | 壓蓋Cover | 2 | QT400-15,Q235A,ZG230-450,1Cr13,20 |
| 2 | 套管Sleeve | 1 | Q235A,20,16Mn，1Cr8Ni9Ti |
| 3 | 密封圈Gasket | 2 | NBR,CR,FPM,NR |
| 4 | 螺栓Bolt | n | Q235A,35,1Cr8Ni9Ti |
| 5 | 螺母Nut | n | Q235A,20,1Cr8Ni9Ti |
備注:
1、本網站所有圖片及技術資料均受版權法等法律保護，未經授權嚴禁盜用。
2、 天津源凱閥門有限公司在實際生產過程中有可能對產品外觀、性能等進行升級改進，具體信息請參照產品實物、產品說明書。
