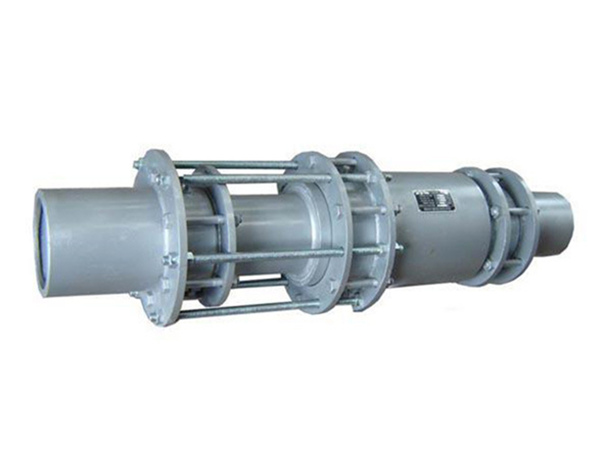

ZTWB直流介質無推力補償器:由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓構成。ZTWB直流介質無推力補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大等弊端。
【產品名稱】:ZTWB直流介質無推力補償器
【產品別名】:無推力補償接頭
【產品規格】:【DN32mm-DN4000mm】
【產品壓力】:0.6-2.5MPa
【產品認證】:ISO9001-2008
【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.
【產品顏色】:藍色,可根據客戶要求調色.
【工作溫度】:-40度至80度
產品優勢
源凱閥門將高溫堵漏劑工作原理應用在補償器上,將直流式無推力補償器改制成注油式直流介質無推力補償器,解決了補償器長期工作出現微小的滲漏問題。ZTWB型系列注油式直流介質無推力補償器,可廣泛適用于化工、石油、熱電、冶金,城市集中供熱采暖等管網中,地溝和高空架設的管道。同時,便于管路設計,便于安裝施工,且節省大批資金(僅固定支架一項費用節60﹪以上)。目前,ZTWB型系列注油式直流介質無推力補償器,經用戶使用證明,其優越性已被初步證明,優越于其它同類產品。
產品特點
它利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等,而方向相反,因此兩壓力相互抵消。所選用的密封填料都是柔性石墨,所采用的級別分別為核級、工業精密級。補償器填料內增加了一些抗氧化劑成份達到延緩填料氧化的時間,從而使ZTWB直流介質無推力補償器比普通補償器密封性能得到很大的提高。
公稱直徑Nominal Diameter | 伸縮量Compensation △Lmax | 外徑External Diameter D | GSXW型 | |
很大直徑Max Diameter D | 安裝長度Installation Length | |||
25 | 150 | 32 | 116 | 1250 |
32 | 150 | 28 | 124 | 1250 |
40 | 150 | 45 | 136 | 1250 |
50 | 200 | 57 | 150 | 1420 |
65 | 200 | 73 | 172 | 1420 |
70 | 200 | 76 | 178 | 1420 |
80 | 200 | 89 | 194 | 1420 |
100 | 250 | 108 | 24 | 1550 |
125 | 250 | 133 | 274 | 1580 |
150 | 250 | 159 | 310 | 1580 |
200 | 250 | 219 | 390 | 1650 |
250 | 300 | 273 | 466 | 1910 |
300 | 300 | 325 | 558 | 1910 |
350 | 300 | 377 | 628 | 1920 |
400 | 350 | 426 | 708 | 2090 |
500 | 400 | 530 | 856 | 2410 |
600 | 400 | 630 | 996 | 2420 |
700 | 400 | 720 | 134 | 2420 |
800 | 450 | 820 | 1282 | 2630 |
900 | 450 | 920 | 1415 | 2630 |
1000 | 450 | 1020 | 1560 | 2650 |
備注:
1、本網站所有圖片及技術資料均受版權法等法律保護,未經授權嚴禁盜用。
2、 天津源凱閥門有限公司在實際生產過程中有可能對產品外觀、性能等進行升級改進,具體信息請參照產品實物、產品說明書。
