一、產品特點

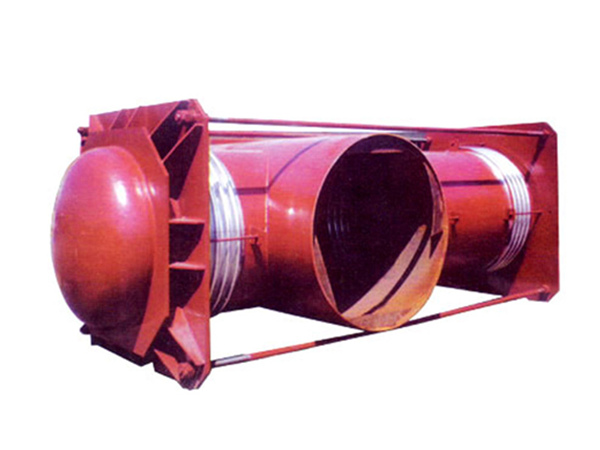

該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力。因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。
二、安裝使用注意事項
1、此類膨脹節一般應用在架空的直線上，水平安裝。
2、膨脹節安裝完畢后，所有的小拉桿需拆除。
3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。
| 稱 通徑 mm | 0.25MPa | 0.6MPa | ||||||||||
波數 | 產品 長度 mm | 軸向 補償量 mm | 軸向 剛度 N/mm | 橫向 補償量 mm | 橫向 剛量 N/mm | 波數 | 產品 長度 mm | 軸向 補償量 mm | 軸向 剛 度 N/mm | 橫向 補償量 mm | 橫向 剛量 N/mm | |
700 | 4+4+6 | 20 | 20 | 4+4+6 | 2200 | 20 | 773 | 20 | 154 | |||
800 | 4+4+6 | 20 | 20 | 4+4+6 | 2300 | 20 | 820 | 20 | 208 | |||
900 | 4+4+6 | 20 | 20 | 4+4+6 | 2550 | 20 | 867 | 20 | 176 | |||
1000 | 4+4+6 | 3000 | 30 | 406 | 30 | 71 | 5+5+7 | 2750 | 30 | 997 | 30 | 236 |
1100 | 4+4+6 | 3000 | 30 | 435 | 30 | 91 | 5+5+7 | 3000 | 30 | 1064 | 30 | 211 |
1200 | 4+4+6 | 3100 | 30 | 465 | 30 | 114 | 5+5+7 | 3100 | 30 | 1137 | 30 | 265 |
1300 | 4+4+6 | 3200 | 30 | 496 | 30 | 142 | 5+5+7 | 3200 | 30 | 1211 | 30 | 242 |
1400 | 5+5+7 | 3650 | 30 | 439 | 30 | 101 | 5+5+7 | 3650 | 30 | 977 | 30 | 226 |
1500 | 5+5+7 | 3800 | 30 | 386 | 30 | 102 | 5+5+7 | 3800 | 30 | 1035 | 30 | 209 |
1600 | 5+5+7 | 4000 | 30 | 408 | 30 | 94 | ||||||
1700 | 5+5+7 | 4150 | 30 | 431 | 30 | 111 | ||||||
1800 | 5+5+7 | 4200 | 30 | 453 | 30 | 130 | ||||||
1900 | 5+5+7 | 4350 | 30 | 476 | 30 | 151 | ||||||
2000 | 5+5+7 | 4500 | 30 | 694 | 30 | 243 | ||||||
備注:
1、本網站所有圖片及技術資料均受版權法等法律保護，未經授權嚴禁盜用。
2、 天津源凱閥門有限公司在實際生產過程中有可能對產品外觀、性能等進行升級改進，具體信息請參照產品實物、產品說明書。
