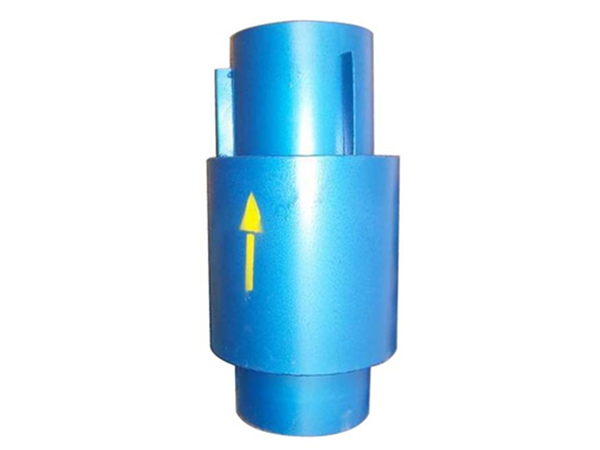

型號：本廠生產無約束管道伸縮器（無約束金屬波紋管伸縮器）DN32-DNI500，
管道伸縮器壓力級別0.25MPa-2.5MPa
管道伸縮器連接方式：1、法蘭連接式2、接管連接式
無約束波紋補償器的特點：
1、無約束型波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器_相同。為了使工程穩定可靠，無約束補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。
2、無約束膨脹節可應用于管道的架空、地溝敷設，也可應用于有補償?shù)闹甭穹笤O(shè)，此時無約束補償器處應設檢查井或暗室。
3、無約束膨脹節用于管道的軸向補償，補償量大，無約束波紋補償器具有強力自導向和_強的抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意調節。
| 公稱通徑 | 長度 | 壓力等級 | 波紋管有效面積 | 保護套外徑 | |||
| 0.6 | 1.0 | 1.6 | 2.5 | ||||
| 軸向補償量/剛度 | |||||||
| 50 | 185 | 14/117 | 12/73 | 12/247 | 12/177 | 56 | 102 |
| 320 | 42/35 | 36/24 | 36/82 | 40/44 | |||
| 370 | 50/29 | 40/19 | 40/61 | 50/36 | |||
| 500 | 60/15 | 60/12 | 64/41 | 60/29 | |||
| 65 | 240 | 16/50 | 16/162 | 16/319 | 16/383 | 79 | 127 |
| 350 | 48/14 | 32/81 | 32/100 | 32/192 | |||
| 450 | 56/11 | 50/41 | 50/80 | 50/95 | |||
| 550 | 76/8 | 72/27 | 80/53 | 70/65 | |||
| 80 | 240 | 18/32 | 18/114 | 18/270 | 18/527 | 82 | 133 |
| 310 | 36/16 | 50/43 | 50/102 | 50/130 | |||
| 440 | 64/10 | 60/29 | 62/68 | 70/105 | |||
| 620 | 84/5 | 80/19 | 86/44 | 80/98 | |||
| 100 | 245 | 20/100 | 20/257 | 20/386 | 20/503 | 154 | 159 |
| 310 | 40/51 | 40/129 | 40/194 | 40/248 | |||
| 440 | 80/26 | 76/59 | 76/97 | 76/126 | |||
| 620 | 110/18 | 110/43 | 110/65 | 110/83 | |||
| 125 | 305 | 40/40 | 40/40 | 40/196 | 40/294 | 180 | 194 |
